Kombi Somunlu Lastiksiz Kelepçe

ANASAYFA Kombi Somunlu Lastiksiz Kelepçe

NKSCL Serisi kombi somunlu lastiksiz kelepçe boruların yüzeylere montajında kullanılır.

ÖLÇÜ

KOPMA YÜKÜ

(KN)

ÇALIŞMA YÜKÜ

(KN)

3/8" - 1 1/4" 3,9 1,3
1 1/2" - 67-71 4,8 1,6
2 1/2" - 116-125 6,9 2,3
129-141 - 8" 7,8 2,6

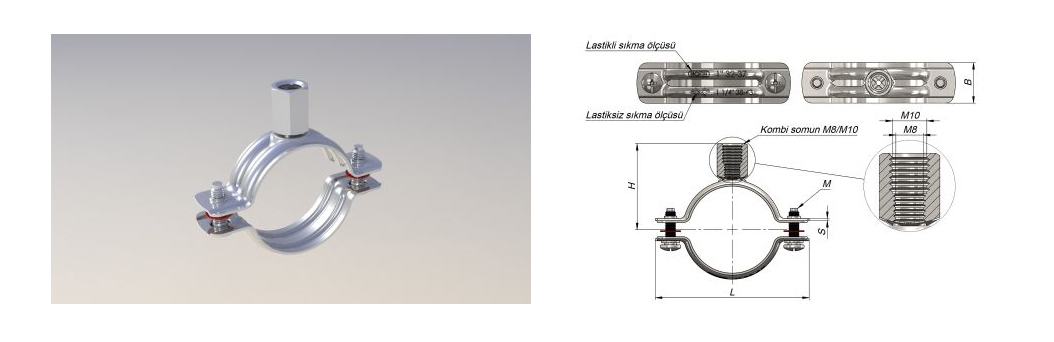

ÜRÜN KODU ÖLÇÜ SIKMA ARALIĞI L H M SxB N KOLİDEKİ ADET KOLİ AĞIRLIĞI
(mm) (mm) (mm) (mm) (Ortalama kg)
NKSCL010 3/8" 15 - 20 52 30,5 M5 1x20 M8 / M10 300 11,160
NKSCL015 1/2" 19 - 23 54,5 32 M5 1x20 M8 / M10 250 8,943
NKSCL017 23-28 23 - 28 58,5 34 M5 1x20 M8 / M10 150 5,760
NKSCL020 3/4" 26 - 30 62,5 36 M5 1x20 M8 / M10 200 7,912
NKSCL025 1" 32 - 35 68,5 39 M5 1x20 M8 / M10 200 8,432
NKSCL032 1 1/4" 39 - 43 76 42,5 M5 1x20 M8 / M10 150 6,924
NKSCL040 1 1/2" 45 - 51 91,5 47 M5 1,2x20 M8 / M10 100 5,746
NKSCL047 54-58 54 - 58 99 50,5 M5 1,2x20 M8 / M10 100 6,198
NKSCL050 2" 60 - 65 105 53,5 M5 1,2x20 M8 / M10 100 6,537
NKSCL060 67-71 67 - 71 112 57 M5 1,2x20 M8 / M10 50 3,592
NKSCL065 2 1/2" 74 - 82 126 62 M6 1,5x25 M8 / M10 50 5,856
NKSCL075 82-89 82 - 89 134 66 M6 1,5x25 M8 / M10 50 6,221
NKSCL080 3" 91 - 98 142 70 M6 1,5x25 M8 / M10 50 6,589
NKSCL085 93-101 93 - 101 145 71,5 M6 1,5x25 M8 / M10 30 4,141
NKSCL095 102-109 102 - 109 153 75,5 M6 1,5x25 M8 / M10 30 4,361
NKSCL100 4" 109 - 117 161 79,5 M6 1,5x25 M8 / M10 50 7,457
NKSCL110 116-125 116 - 125 170 84 M6 1,5x25 M8 / M10 50 7,880
NKSCL120 129-141 129 - 141 184 90,5 M6 2x25 M8 / M10 50 10,734
NKSCL125 5" 136 - 146 190 93,5 M6 2x25 M8 / M10 40 8,939
NKSCL140 142-154 142 - 154 197 97 M6 2x25 M8 / M10 25 5,904
NKSCL150 6" 158 - 169 213 105 M6 2x25 M8 / M10 30 7,549
NKSCL180 166-177 166 - 177 222 109,5 M6 2x25 M8 / M10 20 5,374
NKSCL190 201-212 201 - 212 257 127 M6 2x25 M8 / M10 15 4,734
NKSCL200 8" 219 - 229 272 136 M6 2x25 M8 / M10 15 4,946
