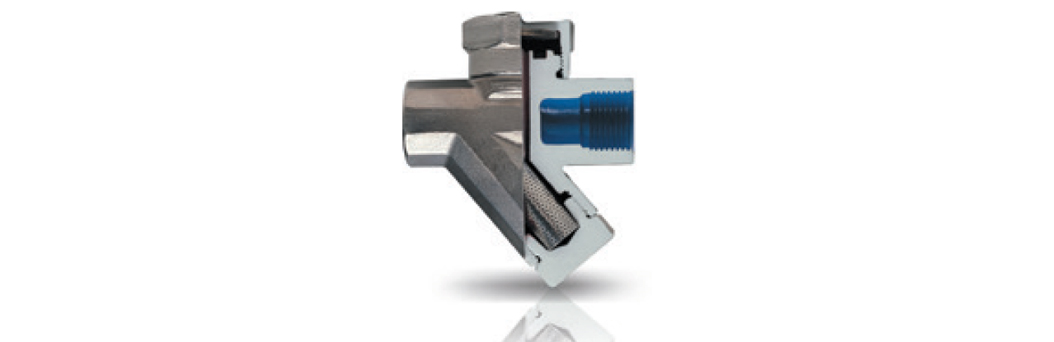

TDK-PS

Ürün Özellikleri

• Gövde ASTM A743 CA40F
• Korozyona Dayanıklı Alaşım
• Kapak AISI 304 Paslanmaz Çelik İç parçalar ve Şamandıra AISI 304 Paslanmaz Çelik Bağlantı Tipleri Dişli ve Soketli
• Bağlantı Şekli Yatay/Dikey (Dikey Zorunlu Haller Dışında Tercih Edilmemeli)

Çalışma Şartları

• Maks. Çalışma Basıncı (PMO) 42 bar Maks. Çalışma Sıcaklığı (TMO) 400°C

Çalışma

TDK-PS Termodinamik Kondesntoplar tek hareketli parça olan disk, gövdeye vidalanan kapaktan oluşmuştur. Buhar açıldığı anda soğuk kondens ve hava düşük hızda kondenstopa doğru gelecek ve diskin alt yüzeyine etki ederek, diski sitten ayıracaktır. Böylece hava ve kondens karışımı birlikte sistemden tahliye olacaktır. Buharın basıncı arttıkça, kondens sıcaklığıda artacaktır. Diskin altındaki kanala giren kondens, (Bernoulli Denklemi gereği kesit azaldıkça basınç düşer) basıncı azalacak ve flaş buhar oluşacaktır.

Kondens ve flaş buharın hızları artacaktır. Kondens sıcaklığının artması ile daha çok flaş buharın oluştuğu anda diskin altından geçen akışın hızıda artar ve disk sitine doğru haraket eder. Diskin kenarlarından üst kısma flaş buhar dolar. Bu flaş buhar diskin alt noktasına çok daha büyük yüzey alanına etkimektedir. Oluşan kuvvet (f: PXA kuvveti) diskin alt yüzeyinden etkiyen kuvvete göre çok daha büyüktür. Disk sitine yerleşir ve kapatma sağlanmış olur. Disk üstünde hapsedilmiş olan flaş buhar yoğuşup basıncını, dolayısıyla disk üzerindeki kuvvetini azaltıncaya kadar kapalılık devam eder. Flaş buhar yoğuştuğu zaman, giriş basıncı disk üzerindeki kuvveti yener ve diski yukarı doğru iterek oluşmuş olan kondensin rahatlıkla tahliye olmasını sağlar.

Montaj

TDK-PS termodinamik kondenstop boru hattına yatay veya dikey olarak montaj yapılabilir. Zorunda kalınmadıkça yatay montaj tercih edilmelidir. Akış sağdan sola doğrudur ve gövde üzerinde ok işareti ile belirtilmiştir. Kondenstobun çalışmasını etkileyebilecek dış ortam ısı transferlerine karşılık izole edilmesi tavsiye edilir. Kondenstop boru hattından sökülmeden filtrenin temizlenebilmesi için minimum 100 mm, üst kapağın sökülebilmesi için 100 mm ihtiyaç vardır. Eğer kondens tahli- yesi atmosfere olacak ise 100°C olacağı düşünülerek gerekli güvenlik ön- lemleri alınmalıdır.
