HK-23 Süper Kondens Atıcı

ANASAYFA HK-23 Süper Kondens Atıcı

Ürün Özellikleri

Gövde GG-25 Pik Döküm
Kapak GG-25 Pik Döküm
İç parçalar AISI 304 Paslanmaz Çelik
Termostatik Kapsül Hasteloy & Paslanmaz Çelik
Bağlantı Tipleri Flanşlı
Bağlantı Şekli Yatay

Çalışma Şartları

Maks. Çalışma Basıncı (PMO) 21 bar Maks. Çalışma Sıcaklığı (TMO) 250°C

Çalışma

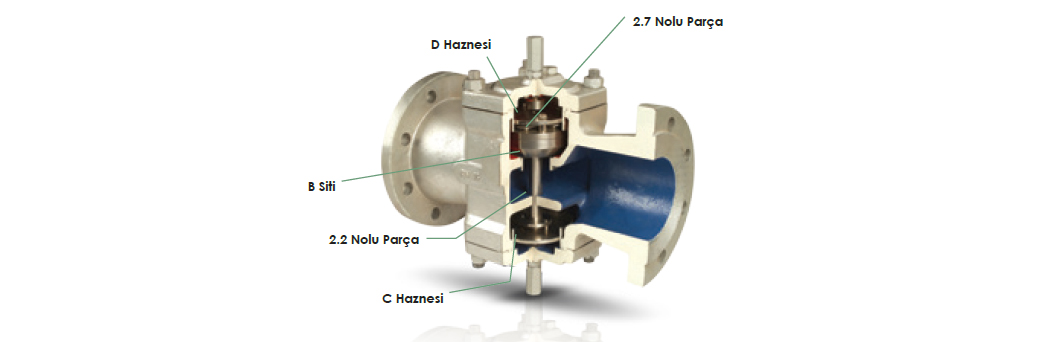

Üst kısımda bulunan ve toplamda 4 adet olan termostatik kapsül (körük), buhar kapanı içerisindeki D haznesindeki mevcut akışı, sıcaklığa, ortam basıncına ve kondens yüküne bağlı olarak kontrol eder. Eğer soğuk kondens, hava ve yoğuşmayan gazlar oluştuğunda körükler açar ve bulunması sakıncalı sıvı ve gazları tahliye eder. Bu esnada A çember- inde basınç yükselmeye başlar ve vana grubu yukarı istikamette itilmeye başlar ve b siti açılır ve hatta mevcut tüm kon- dens, sıvı ve gazlar tahliye edilir.

Eğer hatta tahliyesi gereken sıvı ve gazların miktarı fazla değil ise, tahliye 2.7 nolu 4 adet kapsül tarafından 2.1 nolu gövde ve 2.2 nolu boru içinden geçerek A çemberine ulaşır ve C haznesinde gerçekleşir. Tahliyenin bitmesine yakın doyma sıcaklığına ulaşılması ile kapsüller (körükler) tekrar kapalı pozisyona geçer ve A çem- berinde basıncın düşmesi ile B siti de kapanır. 2.9 nolu sönümleme plakası D çemberi ile kapama ve açmanın yumuşak bir şekilde gerçekleşmesine olanak sağlar. B siti ayar vidası ile tamamen açık veya kapalı pozisyonda tutulabilir. Termo- statik eleman basınçtan etkilenmeyen kapsül içinde muhafaza edildiğinden koç darbelerine karşı dayanıklıdır.

Montaj

HK-23 boru hattına yatay ve dikey montaj yapılabilir. Fakat yatay montaj ürünün servis ömrü ve sağlıklı çalışması için daha uygundur. Ürün gövdesi üzerindeki ok işaretinin akış yönünde olmasına dikkat edilmelidir. Eğer kondens tahliyesi atmosfere olacak ise 100°C olacağı düşünülerek gerekli güvenlik önlemleri alınmalıdır. ayrıca kondenstop yerinden sökülmeden iç aksamının sökülebilmesi için üst nokta dan itibaren minimum 200 mm mesafeye ihtiyaç vardır.

Parça Listesi
No	Parça İsmi	Malzeme
1	Gövde	GG-25 Pik Döküm
2	Kapak	GG-25 Pik Döküm
3	Kapak Conta	Klingerit (Asbestossuz)
4	Termostatik Kapsül	Hasteloy Alaşımı
5	Kapsül Siti	AISI 304 Paslanmaz Çelik
6	Ayar Dişlisi	AISI 304 Paslanmaz Çelik

Çap	Art. No	Flanşlı
Çap	Art. No	H (mm)	H1 (mm)	H2 (mm)	L (mm)	ØD (mm)	b (mm)	Øk (mm)	Øg (mm)	Øixn (mm)
50	703100902000	205	-	-	230	165	20	125	102	Ø18x4
65	703100902001	173.5	173.5	347	290	185	20	145	122	Ø18x4
80	703100902002	173.5	173.5	347	310	200	22	160	138	Ø18x4
100	703100902003	177	186	363	350	220	26	180	158	Ø18x8
