150 LB ASME B16.50 Welding Neck

ANASAYFA 150 LB ASME B16.50 Welding Neck

1/2 İnç ile 60 İnç arası 150 LB welding neck serisi ürünler

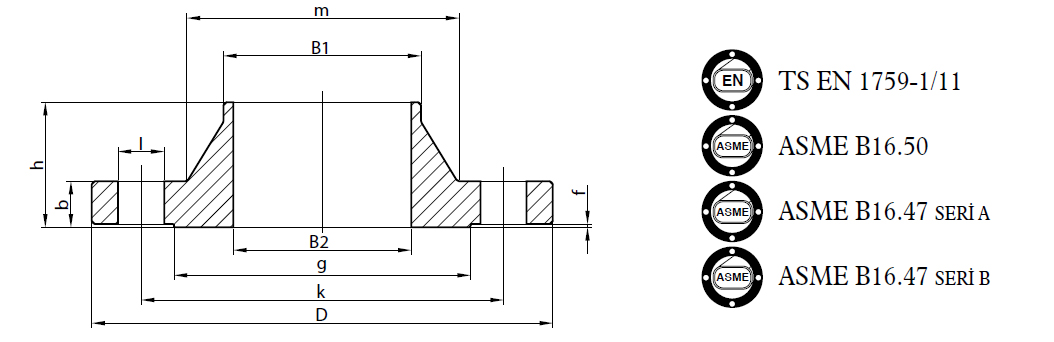

ASME B16.50 RF, TS EN 1759-1 /11 150 LB WELDING NECK FLANGE

Ebat / *Size*	D	b	g	m	B1	B2	h	k	n	f	l	kg/ad *kg/pcs*
1/2”	89	11,1	34,9	30,2	21,3	15,7	47,6	60,3	4	1,6	15,9	0,5
3/4”	98	12,7	42,9	38,1	26,7	20,8	52,4	69,8	4	1,6	15,9	0,7
1”	108	14,3	50,8	49,2	33,5	26,7	55,6	79,4	4	1,6	15,9	1,1
1 1/4”	117	15,9	63,5	58,8	42,2	35,1	57,1	88,9	4	1,6	15,9	1,5
1 1/2”	127	17,5	73	65,1	48,3	40,9	61,9	98,4	4	1,6	15,9	1,8
2”	152	19	92,1	77,8	60,3	52,6	63,5	120,6	4	1,6	19	2,7
2 1/2”	178	22,2	104,8	90,5	73,1	62,7	69,8	139,7	4	1,6	19	4,4
3”	190	23,8	127	107,9	88,9	78	69,8	152,4	4	1,6	19	5,2
3 1/2”	216	23,8	139,7	122,2	101,6	90,2	71,4	177,8	8	1,6	19	6,4
4”	229	23,8	157,2	134,9	114,3	102,4	76,2	190,5	8	1,6	19	7,5
5”	254	23,8	185,7	163,5	141,2	128,3	88,9	215,9	8	1,6	22,2	9,2
6”	279	25,4	215,9	192,1	168,3	154,2	88,9	241,3	8	1,6	22,2	11
8”	343	28,6	269,9	246,1	219,1	202,7	101,6	298,4	8	1,6	22,2	18,3
10”	406	30,2	323,8	304,8	273	254,5	101,6	362	12	1,6	25,4	25
12”	483	31,8	381	365,1	323,8	304,8	114,3	431,8	12	1,6	25,4	39
14”	533	34,9	412,7	400	355,6	336,5	127	476,2	12	1,6	28,6	51
16”	597	36,5	469,9	457,2	406,4	387,3	127	539,7	16	1,6	28,6	60
18”	635	39,7	533,4	504,8	457,2	438,1	139,7	577,8	16	1,6	31,8	71
20”	698	42,9	584,2	558,8	508	488,9	144,5	635	20	1,6	31,8	88
22”	750	46	641,2	609,6	558,8	539,7	149,2	692,1	20	1,6	34,9	102
24”	813	47,6	692,1	663,6	609,6	590,5	152,4	749,3	20	1,6	34,9	119

MSS-SP 44 - ASME B16, 47 150 LBWELDING NECK FLANGE, RF SERIES A

Ebat / *Size*	D	b	g	m	B1	B2	h	k	n	f	l	kg/ad *kg/pcs*
26”	869,9	68,3	749,3	676,2	660,4	641,4	120,6	806,4	24	1,6	34,9	143
28”	927,1	71,4	800,1	726,9	711,2	692,15	125,4	863,6	28	1,6	34,9	185
30”	984,2	74,7	857,2	781	762	742,95	136,6	914,4	28	1,6	34,9	199
32”	1060,4	81	914,4	831,8	812,3	793,25	144,5	977,9	28	1,6	41,1	255
34”	1111,2	82,5	965,2	882,6	863,6	844,55	149,3	1028,7	32	1,6	41,1	275
36”	1168,4	90,4	1022,3	933,4	914,4	895,35	157,2	1085,8	32	1,6	41,1	367
38”	1238,2	87,6	1073,1	990,6	965,2	946,15	157,2	1149,3	32	1,6	41,1	381
40”	1289	90,4	1123,9	1041,4	1016	996,95	163,5	1200,1	36	1,6	41,1	393
42”	1346,2	96,7	1193,8	1092,2	1066,8	1047,75	171,4	1257,3	36	1,6	41,1	455
44”	1403,3	101,6	1244,6	1143	1117,6	1098,55	177,8	1314,4	40	1,6	41,1	503
46”	1454,1	103,1	1295,4	1196,8	1168,4	1149,35	185,6	1365,2	44	1,6	41,1	529
48”	1511,3	107,9	1358,9	1247,6	1219,2	1200,15	192	1422,4	44	1,6	41,1	609
50”	1568,5	111,2	1409,7	1301,7	1270	1250,95	203,2	1479,5	44	1,6	47,7	663
52”	1625,6	115,8	1460,5	1382,5	1320,8	1301,75	209,5	1536,7	44	1,6	47,7	741
54”	1682,7	120,6	1511,3	1403,3	1371,6	1352,55	215,9	1593,8	44	1,6	47,7	791
56”	1746,2	123,9	1574,8	1457,5	1422,4	1403,35	228,6	1651	48	1,6	47,7	898
58”	1803,4	128,5	1625,6	1508,3	1473,2	1454,15	234,9	1708,1	48	1,6	47,7	967
60”	1854,2	131,8	1676,4	1559,1	1524	1504,95	239,7	1758,9	52	1,6	47,7	1047

MSS-SP 44 - ASME B16, 47 150 LB WELDING NECK FLANGE, RF SERIES B

Ebat / *Size*	D	b	g	m	B1	B2	h	k	n	f	l	kg/ad *kg/pcs*
26”	785,8	41,1	711,2	684,2	660,4	641,4	88,9	744,4	36	1,6	22,3	65,6
28”	836,6	44,4	762	735	711,2	692,15	95,2	795,2	40	1,6	22,3	75,4
30”	887,4	44,4	812,8	787,4	762	742,95	100	846	44	1,6	22,3	83,2
32”	941,3	45,9	863,6	839,7	812,3	793,25	107,9	900,1	48	1,6	22,3	96,4
34”	1004,8	49,2	920,7	892	863,6	844,55	110,2	957,3	40	1,6	25,4	114,7
36”	1057,1	52,3	971,5	944,6	914,4	895,35	117,6	1009,6	44	1,6	25,4	130,9
38”	1123,9	53,8	1022,5	996,9	965,2	946,15	123,9	1069,8	40	1,6	28,4	155,9
40”	1174,7	55,6	1079,5	1049,2	1016	996,95	128,5	1120,6	44	1,6	28,4	170,4
42”	1225,5	58,7	1130,3	1101,8	1066,8	1047,75	133,4	1171,4	48	1,6	28,4	188
44”	1276,3	60,4	1181,1	1152,6	1117,6	1098,55	136,6	1222,2	52	1,6	28,4	201,2
46”	1341,3	61,9	1235	1204,9	1168,4	1149,35	144,4	1284,2	40	1,6	31,7	236,2
48”	1392,1	65	1289	1257,3	1219,2	1200,15	149,4	1335	44	1,6	31,7	257,6
50”	1442,9	68,3	1339,8	1308,1	1270	1250,95	153,9	1385,8	48	1,6	31,7	277,6
52”	1493,7	69,8	1390,6	1360,4	1320,8	1301,75	157,2	1436,6	52	1,6	31,7	295,7
54”	1549,4	71,3	1441,4	1412,7	1371,6	1352,55	162	1492,3	56	1,6	31,7	322,6
56”	1600,2	73,1	1492,2	1465,3	1422,4	1403,35	166,6	1543	60	1,6	31,7	345,1
58”	1674,8	74,6	1543	1516,1	1473,2	1454,15	174,7	1611,3	48	1,6	35	407,6
60”	1725,6	76,2	1600,2	1570	1524	1504,95	179,3	1662,2	52	1,6	35	436
