300 LB Welding Neck

ANASAYFA 300 LB Welding Neck

1/2 İnç ile 60 İnç arası 300 LB welding neck serisi ürünler

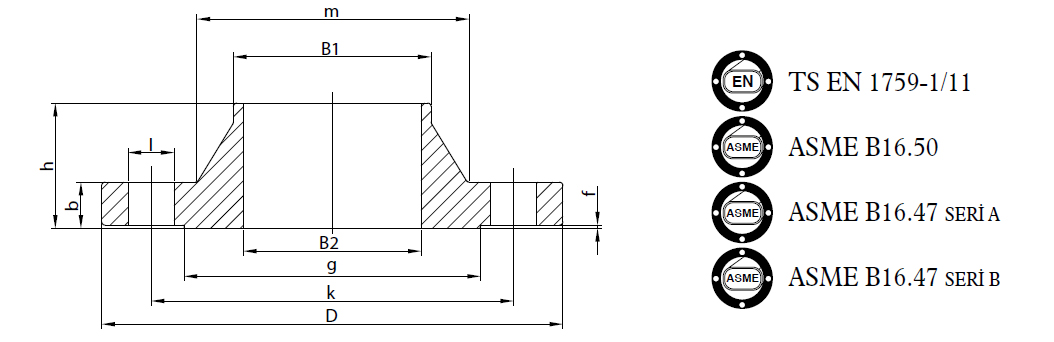

ASME B16.50 RF,TS EN 1759-1 /11 300 LBWELDING NECK FLANGE

Ebat / *Size*	D	b	g	m	B1	B2	h	k	n	f	l	kg/ad *kg/pcs*
1/2”	95	14,3	34,9	38,1	21,3	15,7	52,4	66,7	4	1,6	15,9	0,9
3/4”	117	15,9	42,9	47,6	26,7	20,8	57,1	82,5	4	1,6	19	1,5
1”	124	17,5	50,8	54	33,5	26,7	61,9	88,9	4	1,6	19	1,9
11/4”	133	19	63,5	63,5	42,2	35,1	65,1	98,4	4	1,6	19	2,6
11/2”	156	20,6	73	69,8	48,3	40,9	68,3	114,3	4	1,6	22,2	3,3
2”	165	22,2	92,1	84,1	60,3	52,6	69,8	127	8	1,6	19	3,6
21/2”	190	25,4	104,8	100	73,1	62,7	76,2	149,2	8	1,6	22,2	5,4
3”	210	28,6	127	117,5	88,9	78	79,4	168,3	8	1,6	22,2	7,4
31/2”	229	30,2	139,7	133,3	101,6	90,2	81	184,1	8	1,6	22,2	8,9
4”	254	31,7	157,2	146	114,3	102,4	85,7	200	8	1,6	22,2	11,9
5”	279	34,9	185,7	177,8	141,2	128,3	98,4	234,9	8	1,6	22,2	16
6”	318	36,5	215,9	206,4	168,4	154,2	98,4	269,9	12	1,6	22,2	20,2
8”	381	41,3	269,9	260,3	219,1	202,7	111,1	330,2	12	1,6	25,4	31
10”	444	47,6	323,4	320,7	273	254,5	117,5	387,3	16	1,6	28,6	44,3
12”	521	50,8	381	374,6	323,9	304,8	130,2	450,8	16	1,6	31,7	64
14”	584	54	412,7	425,4	355,6	336,5	142,9	514,3	20	1,6	31,7	88
16”	648	57,1	469,9	482,6	406,4	387,3	146	571,5	20	1,6	34,9	113
18”	711	60,3	533,4	533,4	457,2	438,1	158,7	628,6	24	1,6	34,9	134
20”	775	63,5	584,2	587,4	508	488,9	161,9	685,8	24	1,6	34,9	171
22”	838	66,7	641,2	641,2	558,8	539,7	165,1	742,9	24	1,6	41,3	195
24”	914	69,8	692,1	701,7	609,6	590,5	168,3	812,8	24	1,6	41,3	238

MSS-SP 44 -ASME B16,47 300 LBWELDING NECK FLANGE, RF SERIES A

Ebat / *Size*	D	b	g	m	B1	B2	h	k	n	f	l	kg/ad *kg/pcs*
26”	971,5	79,2	749,3	720,8	660,4	641,4	184,1	876,3	28	1,6	44,4	288
28”	1035	85,8	800,1	774,7	711,2	692,15	196,8	939,8	28	1,6	44,4	340
30”	1092,2	91,9	857,2	827	762	742,95	209,5	996,9	28	1,6	47,7	406
32”	1149,3	98,5	914,4	881,1	812,3	793,25	222,2	1054,1	28	1,6	50,8	468
34”	1206,5	101,6	965,2	936,7	863,6	844,55	231,6	1104,9	28	1,6	50,8	524
36”	1270	104,6	1022,3	990,6	914,4	895,35	241,3	1168,4	32	1,6	53,8	606
38”	1168,4	107,9	1028,7	993,6	965,2	946,15	180,8	1092,2	32	1,6	41,3	333
40”	1238,2	114,3	1085,8	1047,7	1016	996,95	193,8	1155,7	32	1,6	44,4	399
42”	1289	119,1	1136,6	1098,5	1066,8	1047,75	200,1	1206,5	32	1,6	44,4	444
44”	1352,5	123,9	1193,8	1149,3	1117,6	1098,55	206,2	1263,6	32	1,6	47,7	508
46”	1416	128,5	1244,6	1203,4	1168,4	1149,35	215,9	1320,8	28	1,6	50,8	581
48”	1466,8	133,3	1301,7	1254,2	1219,2	1200,15	223,7	1371,6	32	1,6	50,8	620
50”	1530,3	139,7	1358,9	1305	1270	1250,95	231,6	1428,7	32	1,6	53,8	733
52”	1581,1	144,5	1409,7	1355,8	1320,8	1301,75	238,2	1479,5	32	1,6	53,8	773
54”	1657,3	152,4	1466,8	1409,7	1371,6	1352,55	252,4	1549,4	28	1,6	60,3	928
56”	1708,1	153,9	1517,6	1463,5	1422,4	1403,35	260,3	1600,2	28	1,6	60,3	986
58”	1758,9	158,7	1574,8	1514,3	1473,2	1454,15	266,7	1651	32	1,6	60,3	1048
60”	1809,7	163,5	1625,6	1565,1	1524	1504,95	273	1701,8	32	1,6	60,3	1120

MSS-SP 44 -ASME B16,47 300 LBWELDING NECK FLANGE, RF SERIES B

Ebat / *Size*	D	b	g	m	B1	B2	h	k	n	f	l	kg/ad *kg/pcs*
26”	866,6	88,9	736,6	701,5	660,4	641,4	144,5	803,1	32	1,6	35	194,1
28”	920,7	88,9	787,4	755,6	711,2	692,15	149,4	857,2	36	1,6	35	214,1
30”	990,6	93,7	844,5	812,3	762	742,95	157,9	920,7	36	1,6	38,1	262,8
32”	1054,1	103,1	901,7	863,6	812,3	793,25	168,1	977,9	32	1,6	41,3	320,9
34”	1108	103,1	952,5	917,4	863,6	844,55	172,9	1031,7	36	1,6	41,3	346
36”	1171,4	103,1	1009,6	965,2	914,4	895,35	180,8	1089,1	32	1,6	44,4	387,9
38”	1222,2	111,2	1060,4	1016	965,2	946,15	192	1139,9	36	1,6	44,4	433,3
40”	1273	115,8	1114,5	1066,8	1016	996,95	198,3	1190,7	40	1,6	44,4	468
42”	1333,5	119,1	1168,4	1117,6	1066,8	1047,75	204,7	1244,6	36	1,6	47,7	523,2
44”	1384,3	127	1219,2	1173,2	1117,6	1098,55	214,3	1295,4	40	1,6	47,7	579,6
46”	1460,5	128,5	1270	1228,8	1168,4	1149,35	222,2	1365,2	36	1,6	50,8	683,2
48”	1511,3	128,5	1327,1	1277,8	1219,2	1200,15	223,7	1416	40	1,6	50,8	704,3
50”	1562,1	138,1	1377,9	1330,5	1270	1250,95	234,9	1466,8	44	1,6	50,8	776,1
52”	1612,9	142,7	1428,7	1382,7	1320,8	1301,75	242,8	1517,6	48	1,6	50,8	828,3
54”	1673,3	136,6	1479,5	1435,1	1371,6	1352,55	239,7	1577,8	48	1,6	50,8	864,8
56”	1765,3	153,9	1536,7	1493,7	1422,4	1403,35	268,2	1651	36	1,6	60,3	1154,5
58”	1827,2	153,9	1593,8	1547,8	1473,2	1454,15	274,5	1712,9	40	1,6	60,3	1239,1
60”	1878	150,8	1651	1598,6	1524	1504,95	271,5	1763,7	40	1,6	60,3	1261,3
