Class 150 Baskılı Vana

ANASAYFA Class 150 Baskılı Vana

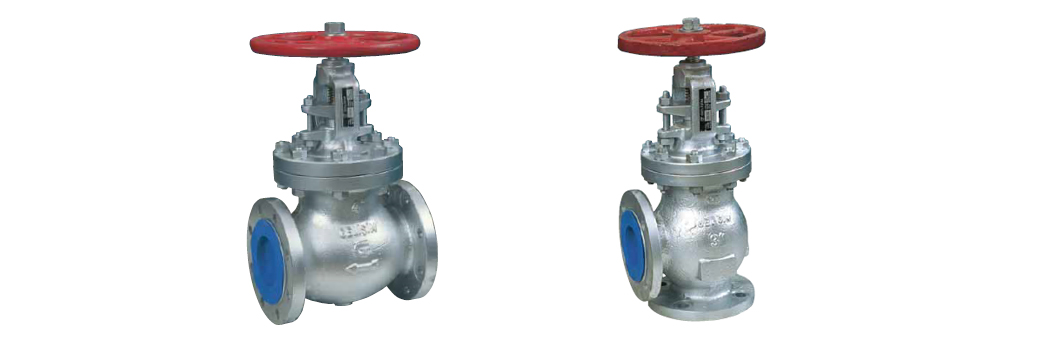

Class 150 Baskılı yüksek basınç vanası çelik döküm, yükseltilmiş yüzey

  • Flanşlı Bağlantılı / Flanged Ends (FLGD): ASME B16.5
  • Boyutlar / Dimensions : ASME B16.10
  • Dizayn / Design : BS 1873
  • Çalışma Şartları / Rating : ASME B16.34 (19.6 bar, 38°C)
  • Hidrostatik Test / Hydrostatic Test : API 598
  • Çelik Döküm / Cast Steel : A216 Gr. WCB
  • Yükseltilmiş Yüzeyli / Raised Face (RF)
  • Cıvatalı Kapaklı / Bolted Bonnet (BB)
  • Dıştan Vidalı Boyunduruklu / Outside Screw and Yoke (OSY)
  • Yükselen Milli ve Volanlı / Rising Stern and Handwheel (RSH)
  • Cıvatalı Glendli / Bolted Gland (BG)
  • Konik Diskli / Conical Disc
  • Değişebilir veya Kaynaklı Sitringli / Renewable or Integral Seat Rings

BOYUTLAR

DN INCH OD b Og Ok n Ol L H 0M Kg
50 2" 150 16 92 120.7 19 203 360 200 23
65 2 1/2" 180 17.5 105 139.7 19 216 380 200 32
80 3" 190 19 127 152.4 19 241 430 250 40
100 4" 230 24 157 190.5 19 292 445 305 60
125 5" 255 24 185.7 216 22 355.6 500 305 85
150 6" 280 25.5 216 241.3 22 406.4 540 375 100
200 8" 345 28.5 270 298.5 22 495 650 450 160
250 10" 405 30.2 324 362 25.5 622 900 500 260
300 12" 485 32 381 431.8 25.5 698.5 950 550 360
