Class 600 Sürgülü Vana

ANASAYFA Class 600 Sürgülü Vana

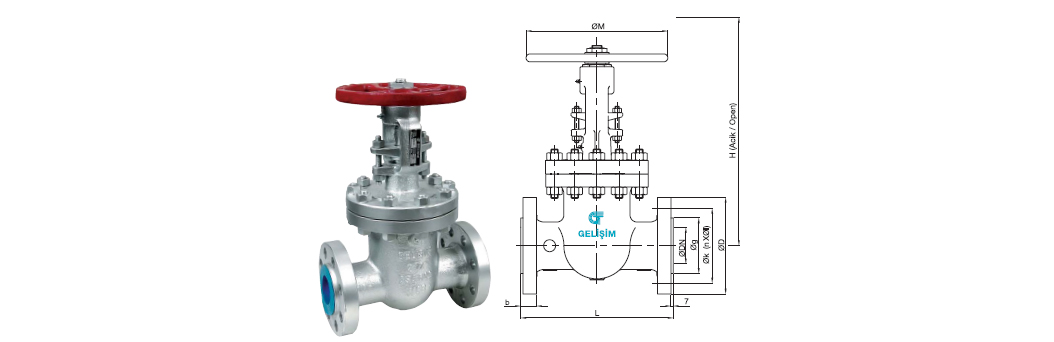

Class 600 sürgülü vana flanşlı bağlantılı, yükseltilmiş yüzeyli dıştan vidalı

  • Flanşlı bağlantılı / Flanged ends (FLGD): ASME B16.5
  • Uçtan uca Boyutlar / Face to face : ASME B16.10
  • Dizayn / Design : API 600 - ASME B16.34
  • Çalışma şartları / Rating : ASME B16.34 (102.1 bar, 38°C)
  • Hidrostatik test / Hydrostatic test : API 598
  • Yükseltilmiş yüzeyli / Raised face (RF)
  • Cıvatalı kapaklı / Bolted bonnet (BB)
  • Dıştan vidalı boyunduruklu / Outside screw and yoke (OSY)
  • Yükselen milli / Rising stern (RS)
  • Yükselmeyen volanlı / Non-rising handwheel (NRH)
  • Cıvatalı glendli / Bolted gland (BG)
  • Yekpare veya esnek sürgülü / Solid or flexible wedge
  • Değişebilir sitringli / Renewable seat rings
  • Kaynaklı (integral) sitli 1 Welded seat rings
  • Manuel kumandalı, Dişli kutulu, Elektrik aktuatörlü / Manuel operated, Gear operation or Electrical operated

DN             INCH

 oD b og ok n ol L H Boyutlar

oM

 / Dimensions

(mm)

Kg
50 2" 165 25.4 92 127 8 19 292 430 250 46
65 2 1/2" 190 28.5 105 149.2 8 22 330 625 250 50
80 3» 210 32 127 168.3 8 22 356 640 305 75
100 4" 275 38 157 215.9 8 25.5 432 665 375 126
150 69, 356 47.8 216 292.1 12 28.5 559 1080 500 275
200 8" 420 55.6 270 349.2 12 32 660 1135 600 448
250 10" 510 63.5 324 431.8 16 35 787 1295 720 705
300 12" 560 66.5 381 489 20 35 838 1530 720 995
350 14" 605 70 413 527 20 38 889 1760 850 1260
400 16" 685 76.2 470 603.2 20 41 991 1980 850 1680
450 18" 745 82.6 533.5 654 20 44.5 1092 2295 900 2100
500 20" 815 89 584 723.9 24 44.5 1194 2390 1500 2380
600 2,49, 940 102 692 838.2 24 51 1397 3010 1500 3960
