Dilatasyon Kompansatorleri

Limit Rotlu Dilatasyon Kompansatörleri, boru sistemlerinde bina dilatasyon geçişlerine konularak, bina çökmeleri ve hareketlenmelerinde rijit boru yapısına karşın esnek yapısı sayesinde boru hatlarındaki gerilme, kopma vb. problemleri ortadan kaldırarak sistemi koruyan elemanlardır. Limit rotlar, körüklerin eksenel olarak çalışmasının kısıtlanması, hareketin yanal olarak tamamlanması ve sistemdeki basıncın kompansatorun körüklerine zarar vermemesi için kullanılır.

Limit Rotlu Dilatasyon Kompansatörünün Avantajları

• Yanal sapmaları absorbe ederler.
• Açısal rotasyonu absorbe ederler.
• Eksenel kusurları önleyerek sistemin güvenli çalışmasını sağlarlar

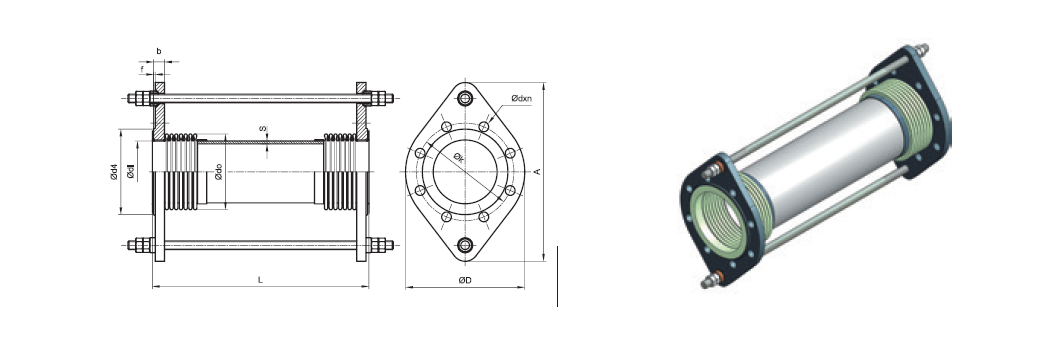

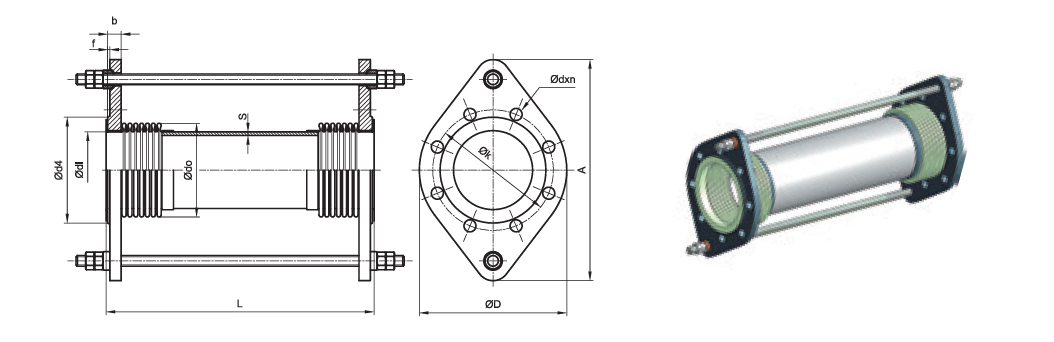

TASARIM

Yapısı

• Körük Malzemesi Paslanmaz Çelik AISI 304 (Ops. 309, 316L, 316TI, 321...) Bağlantı Çeşitleri Sabit Flanşlı ve Kaynak Boyunlu
• Flanş Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir Boru Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir Limit Rot Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir

Çalışma Koşulları

• Çalışma Sıcaklığı : 80°C/+600°C İşletme Basıncı PN 2, 5/6/16/25/40/6 Nominal Çap DN25 (1”) DN1000 (40”)
