DBKK 30-60 Serisi

ANASAYFA DBKK 30-60 Serisi

DBKK 30 mm - 60 mm genleşme kapasiteli kaynak boyunlu eksenel dıştan basınçlı kompansatör

Kodu Genleşme Miktarı Çalışma Basıncı Açıklama
DBKK-30 -20/+10mm 16 bar 30 mm genleşme kapasiteli ve kaynak boyunlu dıştan basınçlı kompansatör
DBKK-60 -40/+20mm 16 bar 60 mm genleşme kapasiteli ve kaynak boyunlu dıştan basınçlı kompansatör

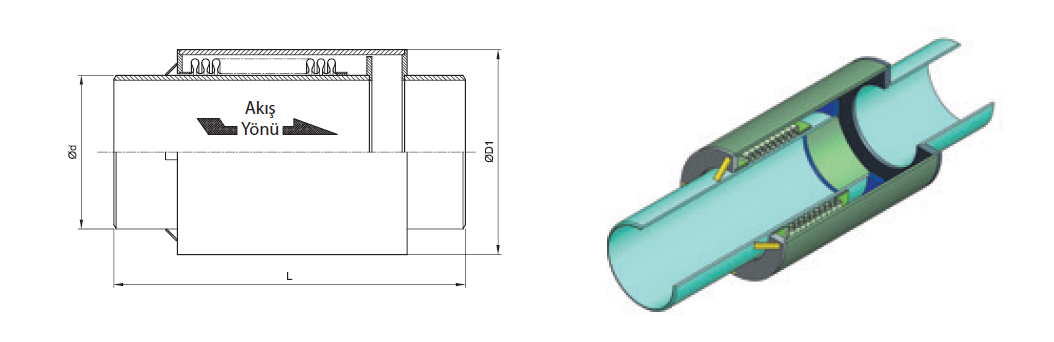

DN Körük DBKK-30 DBKK-60
Ød ØD1 Körük Efektif Alanı cm2 L Eksenel Yay Sabiti N/mm L Eksenel Yay Sabiti N/mm
DN25 38 76,1 14,58 340 82,1 470 41,1
DN32 42,4 76,1 18,62 340 49,7 470 24,8
DN40 48,3 76,1 23,44 360 60,8 480 30,4
DN50 60,3 101 36,46 350 104,5 460 55,7
DN65 76,1 114,3 57,45 350 87,8 450 43,9
DN80 88,9 139,7 78,42 350 178,9 450 89,4
DN100 114,3 168,3 137,09 360 252,2 460 126,1
DN125 139,7 219,1 181,01 360 320,0 470 160
DN150 168,3 245 266,20 380 196,4 490 98,2
DN200 219,1 323,9 431,86 400 694,2 510 347,1
DN250 273 355,6 697,11 420 590,0 520 295
DN300 323,9 406,4 972,37 440 496,8 550 248,4

Tablodaki tüm ölçüler “mm” olarak verilmiştir.
