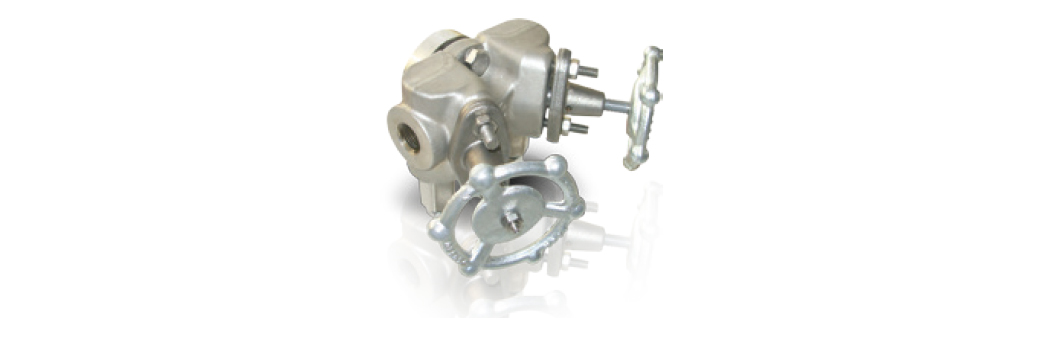

BK-33/TD Termodinamik

ANASAYFA BK-33/TD Termodinamik

Ürün Özellikleri

Gövde AISI 304 Paslanmaz Çelik
Sit ve Disk AISI 420 Paslanmaz Çelik
İç Parçalar Paslanmaz Çelik
Volan Karbon Çelik
Bağlantılar Dişli/Soketli
Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

Maks. Çalışma Basıncı 42 bar (250°C)
Maks. Çalışma Sıcaklığı 315°C

Çalışma

BK-33 TD Termodinamik Buhar Tutucu, bakımı kolay yapılabilir bir ürün olup, iç aksamı sertleştirilmiş paslanmaz çelikten ve değiştirilmiş yatak ile üretilmiştir. Çalışma şartlarında karşı basınç ön basıncın %80’ini geçmemelidir. BK-33 TD kondens yüküne bağlı olarak kesik kesik tahliye yapabilir. 42 bar’a ka¬dar olan buhar basınçları için tasarlanmıştır ve kondensin hızlı boşalmasını sağlar. BK-33 TD boru hattında herhangi bir armatür sökmeye gerek kalmadan, kolayca sökülüp, bakımı yapılabilir. Böylece kondenstobun bakım süresi kısaltılarak, sistemin durma süresi minimuma düşürülür.

Montaj

BK-33 TD, termodinamik kondenstop boru konektörüne kolayca monte edilebilir. Genellikle, kondenstop buhar hatlarına yatay olarak monte edildiği gibi dikey olara- kta monte edilebilir. Boru konektörü vasıtasıyla akış ok yönünde olmalıdır. Kondenstop bağlantı mesafesi yatay plaka üzerinde olmalıdır.

Model	Açıklama	Akış Yönü
BK-33 TD	2 Stop Vana ile Boru Konnektörü + Termodinamik Kondenstop	Soldan Sağa
BK-43 TD	2 Stop Vana ile Boru Konnektörü + Termodinamik Kondenstop + Tahliye Vanası + Test Vanası	Soldan Sağa
BK-53 TD	2 Stop Vana ile Boru Konnektörü + Termodinamik Kondenstop + Tahliye Vanası + Test Vanası	Soldan Sağa
BK-54 TD	2 Stop Vana ile Boru Konnektörü + Termodinamik Kondenstop + Tahliye Vanası + Test Vanası	Sağdan Sola

Parça Listesi
No	Parça İsmi	Malzeme
1	Volan	C 22.8 Karbon Çelik
2	Buhar-A	AISI 304 Paslanmaz Çelik
3	Kapak	C 22.8 Karbon Çelik
4	Mil kapağı	Grafit
5	Mil yatağı	St. 37.2 Karbon Çelik
6	Mil-B	AISI 304 Paslanmaz Çelik
7	Gövde	AISI 304 L Paslanmaz Çelik
8	Sit kılavuzu	AISI 304 Paslanmaz Çelik
9	Disk	AISI 420 Paslanmaz Çelik
10	Sit	AISI 420 Paslanmaz Çelik
11	O-ring	Silikon

Çap	BK-33 SK	BK-43 SK	BK-53 SK	BK-54 SK	Dişli
Çap	BK-33 SK	BK-43 SK	BK-53 SK	BK-54 SK	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	J(mm)	K(mm)	L(mm)	N(mm)
1/2"	703450214111	703450224111	703450234111	703450244111	36	125	25	50	35	90	99	115	22	50
3/4"	703450214112	703450224112	703450234112	703450244112	36	125	25	50	35	90	99	115	22	50
