Class 300 Baskılı Vana

ANASAYFA Class 300 Baskılı Vana

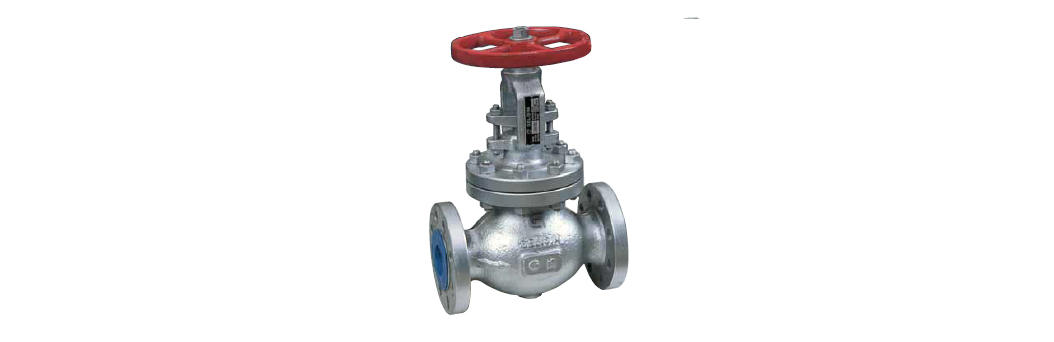

Class 300 Baskılı yüksek basınç vanası çelik döküm, yükseltilmiş yüzeyli yükselen milli ve volanlı konik diskli

  • Flanşlı Bağlantılı / Flanged Ends (FLGD) : ASME B16.5
  • Boyutlar / Dimensions : ASME B16.10
  • Dizayn / Design : BS 1873
  • Çalışma Şartları / Rating : ASME B16.34 (51.1 bar, 38°C)
  • Hidrostatik Test / Hydrostatic Test : API 598
  • Çelik Döküm / Cast Steel : A216 Gr. WCB
  • Yükseltilmiş Yüzeyli / Raised Face (RF)
  • Cıvatalı Kapaklı / Bolted Bonnet (BB)
  • Dıştan Vidalı Boyunduruklu / Outside Screw and Yoke (OSY)
  • Yükselen Milli ve Volanlı / Rising Stern and Handwheel (RSH)
  • Cıvatalı Glendli / Bolted Gland (BG)
  • Konik Diskli / Conical Disc
  • Değişebilir veya Kaynaklı Sitringli / Renewable or Integral Seat Rings
DN INCH OD b Og Ok n Ol L H 0M Kg
50 2" 165 22.5 92 127 8 19 267 368 200 30
65 2 1/2" 190 25.4 105 149.2 8 22 292 380 250 35
80 3" 210 28.5 127 168.3 8 22 317.5 428 250 56
100 4" 255 32 157 200 8 22 355.6 485 305 84
125 5" 280 35 185.7 235 8 22 400 505 305 98
150 6" 320 36.5 216 269.9 12 22 445 640 450 155
200 8" 380 41.3 270 330.2 12 25.5 559 910 500 240
250 10" 445 48 324 387.4 16 28.5 622 985 550 500
300 12" 520 51 381 450.8 16 32 711 1090 650 625
