Class 300 Sürgülü Vana

ANASAYFA Class 300 Sürgülü Vana

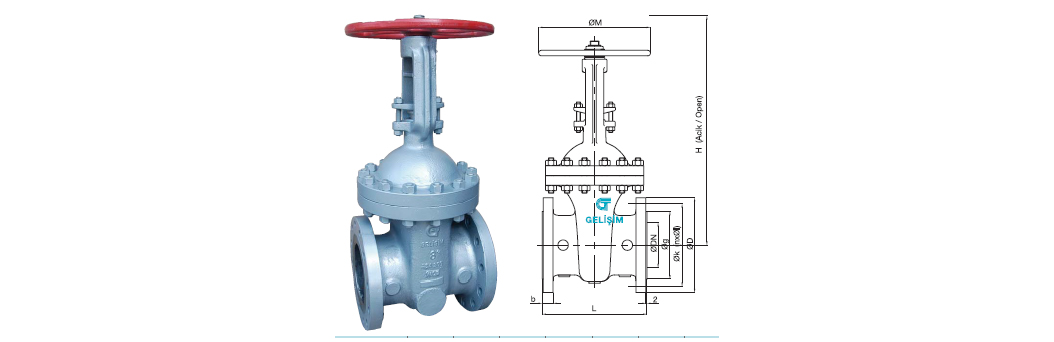

Class 300 sürgülü vana flanşlı bağlantılı, yükseltilmiş yüzeyli dıştan vidalı

  • Flanşlı bağlantılı / Flanged ends (FLGD) : ASME B16.5
  • 28" ve büyükler ASME B16.47 seri A / 28" and larger to ASME B16.47 seri A
  • Uçtan uca Boyutlar / Face to face : ASME B16.10
  • Dizayn / Design : API 600 - ASME B16.34
  • Çalışma şartları / Rating : ASME B16.34 (51.1 bar, 38°C)
  • Hidrostatik test / Hydrostatic test : API 598
  • Yükseltilmiş yüzeyli / Raised face (RF)
  • Cıvatall kapaklı / Bolted bonnet (BB)
  • Dıştan vidalı boyunduruklu / Outside screw and yoke (OSY)
  • Yükselen milli / Rising stern (RS)
  • Yükselmeyen volanlı / Non-rising handwheel (NRH)
  • Cıvatall glendli / Bolted gland (BG)
  • Yekpare veya esnek sürgülü / Solid or flexible wedge
  • Değişebilir sitringli / Renewable seat rings
  • Kaynaklı (integral) sitli / Welded seat rings
  • Manuel kumandalı, Dişli kutulu, Elektrik aktuatörlü / Manuel operated, Gear operation or Electrical operated
DN INCH oD b ag ok n
50 2" 165 22.5 92 127 8
65 2 1/2" 190 25.4 105 149.2 8
80 3” 210 28.5 127 168.3 8
100 4" 255 32 157 200 8
125 5» 280 35 185.7 235 8
150 6" 320 36.5 216 269.9 12
200 8,, 380 41.3 270 330.2 12
250 10" 445 48 324 387.4 16
300 12" 520 51 381 450.8 16
350 14" 585 54 413 514.4 20
400 16" 650 57 470 571.5 20
450 18" 710 60.5 533.5 628.6 24
500 20" 775 63.5 584 685.8 24
600 24" 915 69.8 692 812.8 24
700 28" 1035 84 800 940 28
750 30" 1090 91 857 997 28
800 32" 1150 97 914 1054 28
