Dilatasyon ve Deprem (Sismik) Kompansatörleri

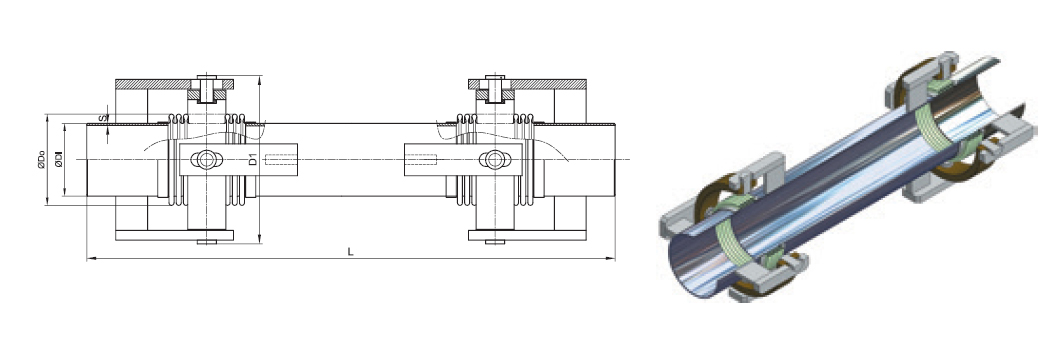

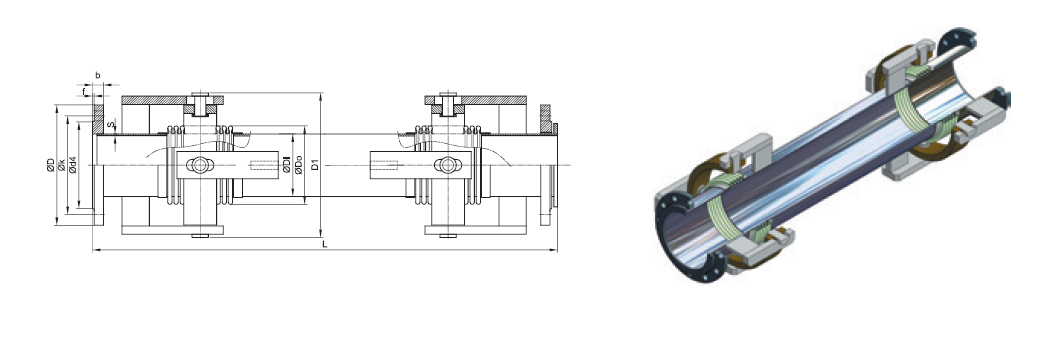

Kardan Mafsallı Dilatasyon ve Deprem Kompansatörü, deprem ve çökme sırasında oluşan X, Y, Z yönlerindeki hareketleri sönümleyerek, boru hatlarının kesintisiz çalışmasını sağlar. İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder.

Kardan Mafsallı Dilatasyon ve Deprem Kompansatörünü Avantajları

• Sismik hareketler ve büyük yanal ve açısal hareketleri dengeleyerek boru sistemlerini çökme ve kırılmaya karşı korur.
• Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır.
• Yangın devrelerinde FM onaylı bir ürün olması sebebiyle, yangın hattı dilatasyon geçişlerinde kullanılmalıdır.

TASARIM

Yapısı

• Körük Malzemesi Paslanmaz Çelik AISI 304 (Opt. 309, 316L, 316TI, 321...) Bağlantı Tipleri Döner ve Sabit Flanşlı, Kaynak Boyunlu
• Flanş Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir Ara Boru Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir Mafsal Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir

Çalışma Koşulları

• Çalışma Sıcaklığı -80°C/+600°C İşletme Basıncı PN 2, 5/6/16/25/40/64 Nominal Çap DN25 (1”) - DN1000 (40”)
