Dıştan Basınçlı Kompansatörler

Çok uzun boru hatlarındaki yüksek genleşme miktarlarının absorbe edilebilmesi için çok boğumlu kompansatörler kullanılır. Boğum adedi arttıkça kompansatörün burulma olasılığı artar. Bu belli oranda layner ile önlenebilse de en iyi çözüm Dıştan Basınçlı Kompansatör uygulamasıdır. Ayrıca emniyet değerlerinin yüksek olması istenen akışkanlarda (Örneğin kızgın yağ vb.) kullanılması uygundur.

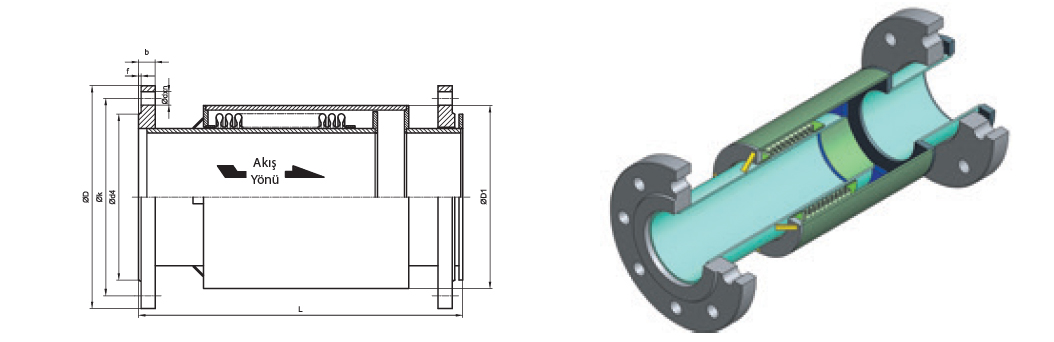

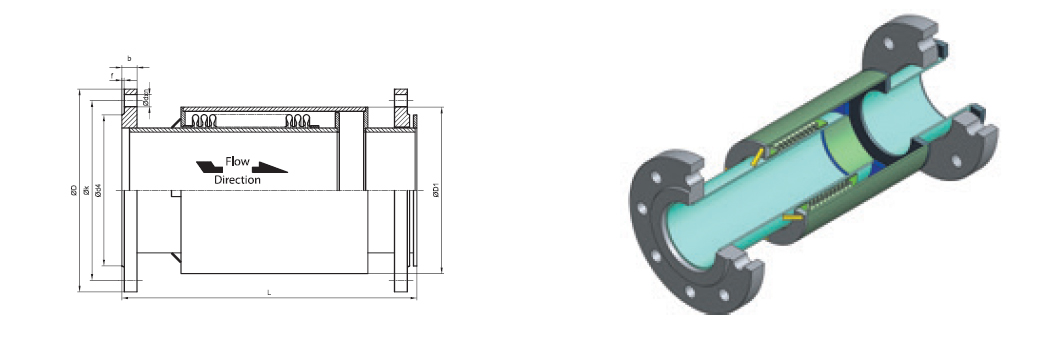

Burada akışkanın yönü değiştirilerek basıncın körük dışına da uygulanması sağlanarak, yüksek basınç ve genleşme miktarlarına burulmadan dayanabilen kompansatör oluşur.

Dıştan Basınçlı Genleşme Kompansatörünün Avantajları

• Büyük genleşmeleri kolayca absorbe eder
• Kullanılacak eksenel kompansatör sayısını azaltarak zaman ve maliyet açısından tasarruf sağlar
• Minimum uygulama alanı oluşturur
• Eksenel kusurları önleyerek sistemin güvenliğini artırır
• Bağlantıda kullanılan iç kılavuz halkası bağlantılar için yüksek kararlı yapı sağlar

TASARIM

Yapısı

• Körük Malzemesi Paslanmaz Çelik AISI 304 (Ops. 309, 316L, 316TI, 321...)

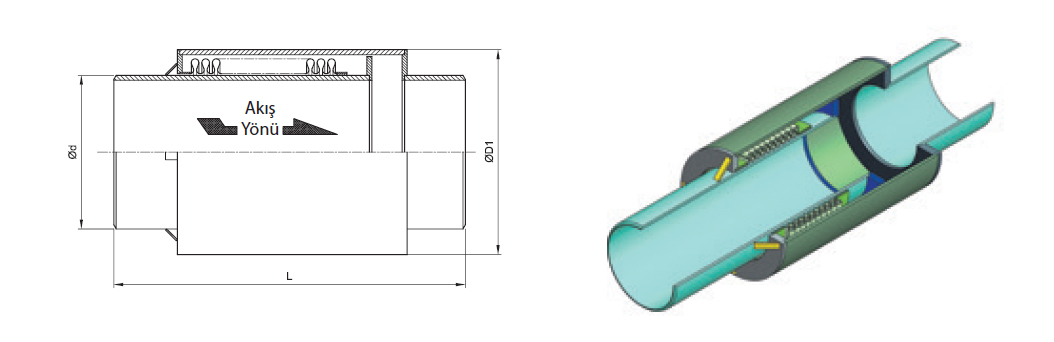

• Boru Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir. Bağlantı Tipleri Sabit ve Döner Flanşlı, Kaynak Boyunlu
• Flanş Malzemesi Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir İç Bilezik İsteğe Bağlı Paslanmaz Çelik AISI 304 (Ops. 309, 316L, 316TI, 321...)

Çalışma Koşulları

• Çalışma Sıcaklığı -80°C/+600°C
• İşletme Basıncı PN 2, 5/6/16/25/40/64
• Nominal Çap DN 25 (1”) - DN 1500 (60”)
